Wonen nabij Leuven, in directe verbinding met de natuur

Verwarming – Lucht/water warmtepomp

Een lucht/water warmtepomp staat in voor de autonome verwarming en de productie van sanitair warm water. Daarbij wordt de energie onttrokken aan de buitenlucht via een buitenunit die vrijelijk in contact staat met de omgevingslucht. Er zijn geen boringen of ondergrondse wisselaars vereist, wat de installatie eenvoudiger en minder invasief maakt. De warmtepomp zet de onttrokken omgevingsenergie op lage temperatuur om naar hoogwaardige energie op een hogere temperatuur, waardoor deze bruikbaar wordt als verwarmingsbron.

De hoeveelheid elektrische energie, vereist voor de aandrijving van het toestel, bedraagt gemiddeld 20 à 25% van de totale warmtevraag (SCOP 4,9 bij 7/35°C). De warmtepomp wordt gekoppeld aan een verwarmingsinstallatie op lage temperatuur (40/30 regime), i.e. vloerverwarming, en beschikt standaard over een hogere temperatuuruitgang waarop bijv. sierradiatoren voor de badkamers aangesloten kunnen worden. De combinatie met vloerverwarming biedt de mogelijkheid om de woning in de zomer zeer energiezuinig te koelen door toevoeging van de geïntegreerde koelfunctie.

• Type: Modulerende lucht/water warmtepomp Thermia Athena 14 HC – 3×400V+N
• Vermogensbereik: 7,8 – 14 kW
• COP / SCOP: 5,09 / 4,9 (bij 7/35°C)
• Energieklasse: Product A+++ / Systeem A+++ / Sanitair warm water A

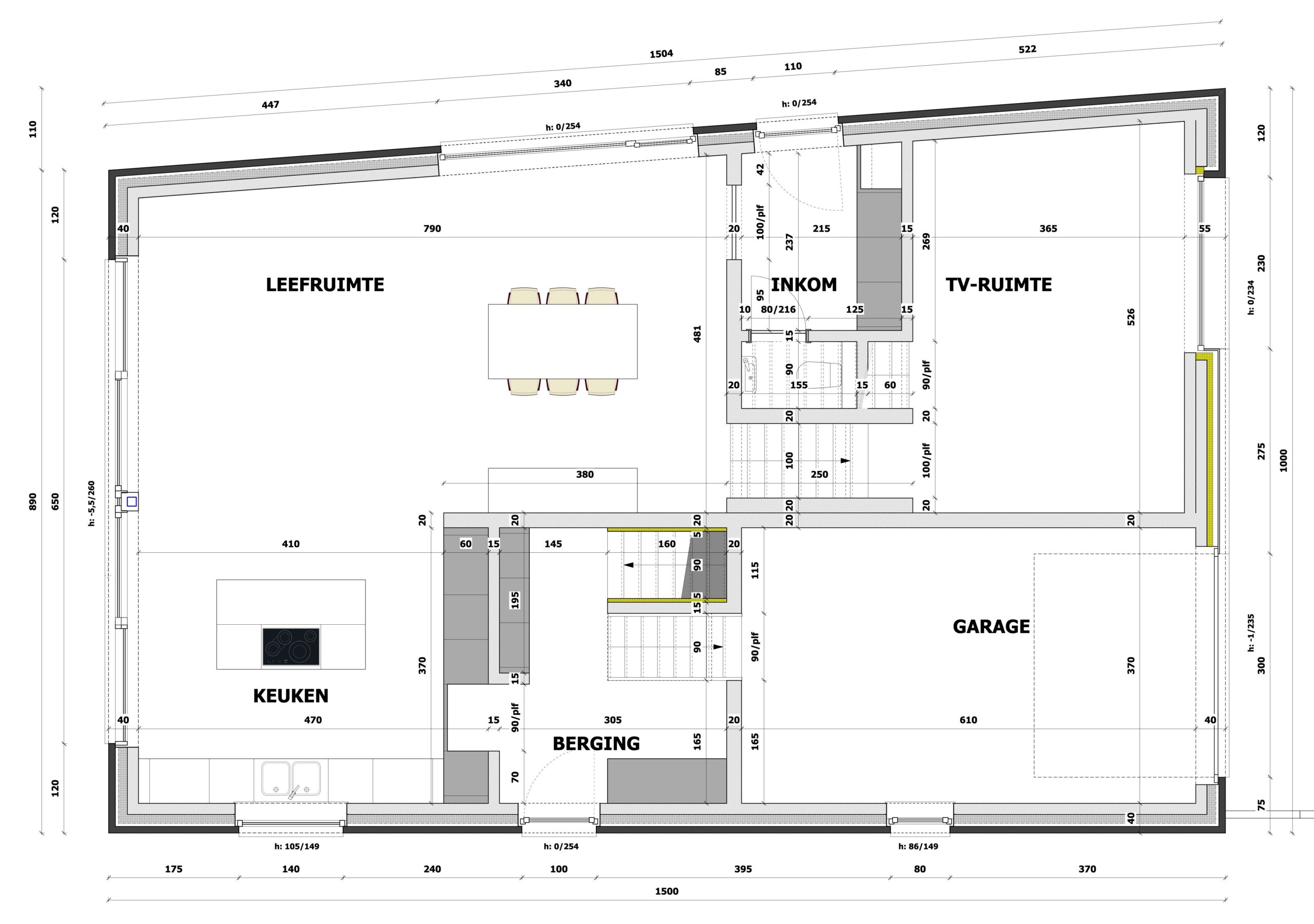

• Toepassing vloerverwarming: alle woonruimtes op het gelijkvloers (exclusief berging) en de verdieping (exclusief techniekruimte)

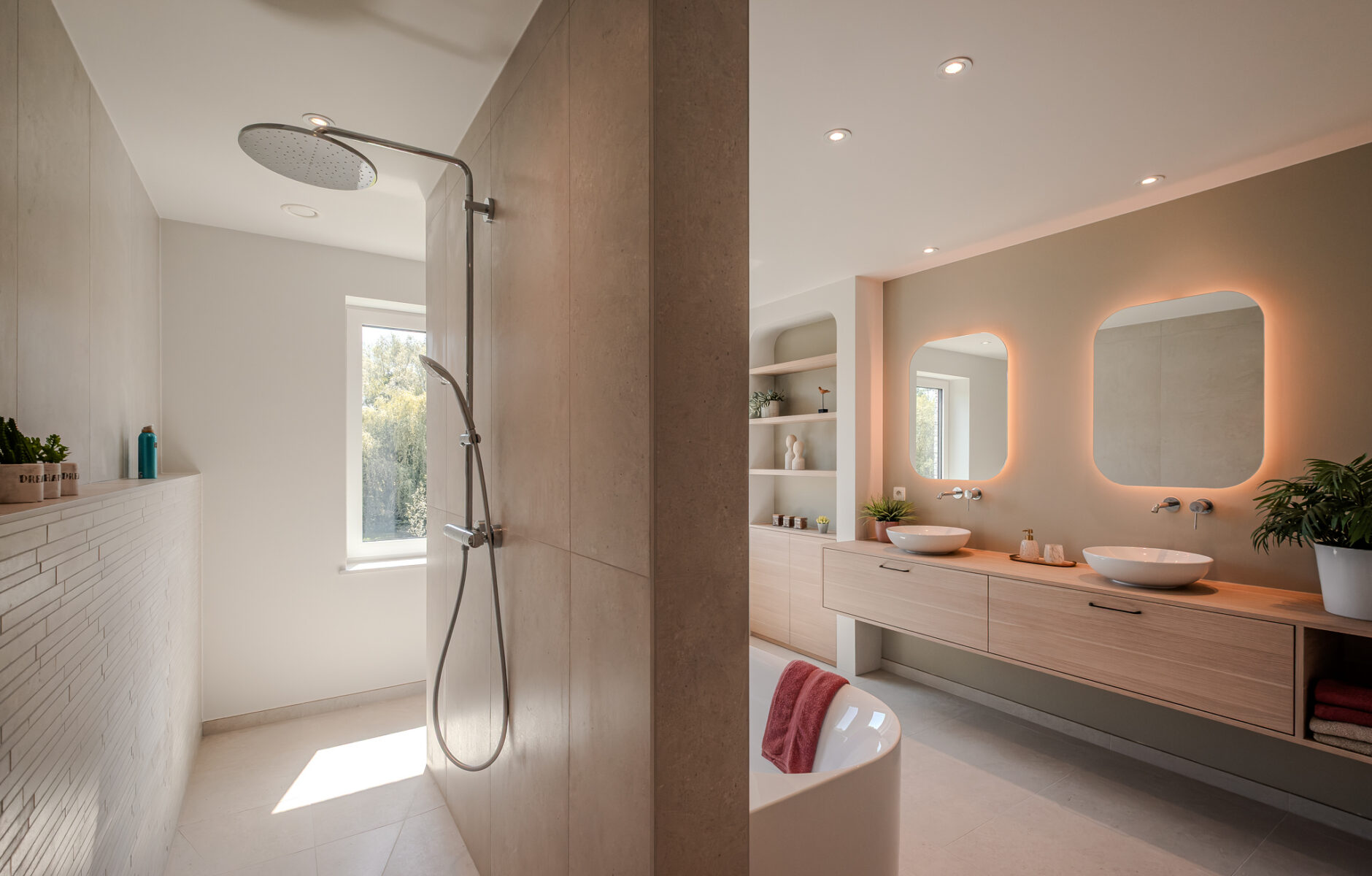

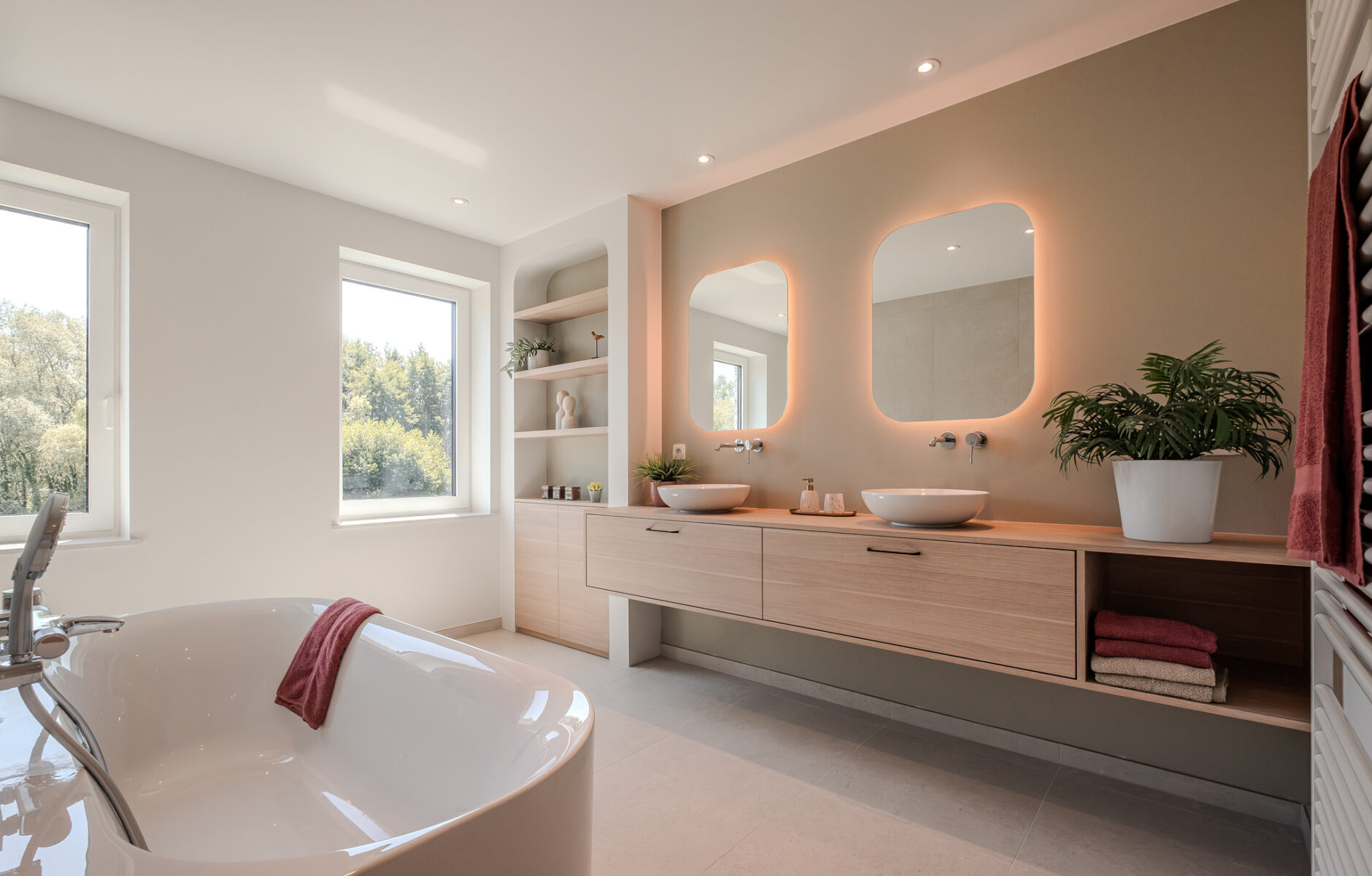

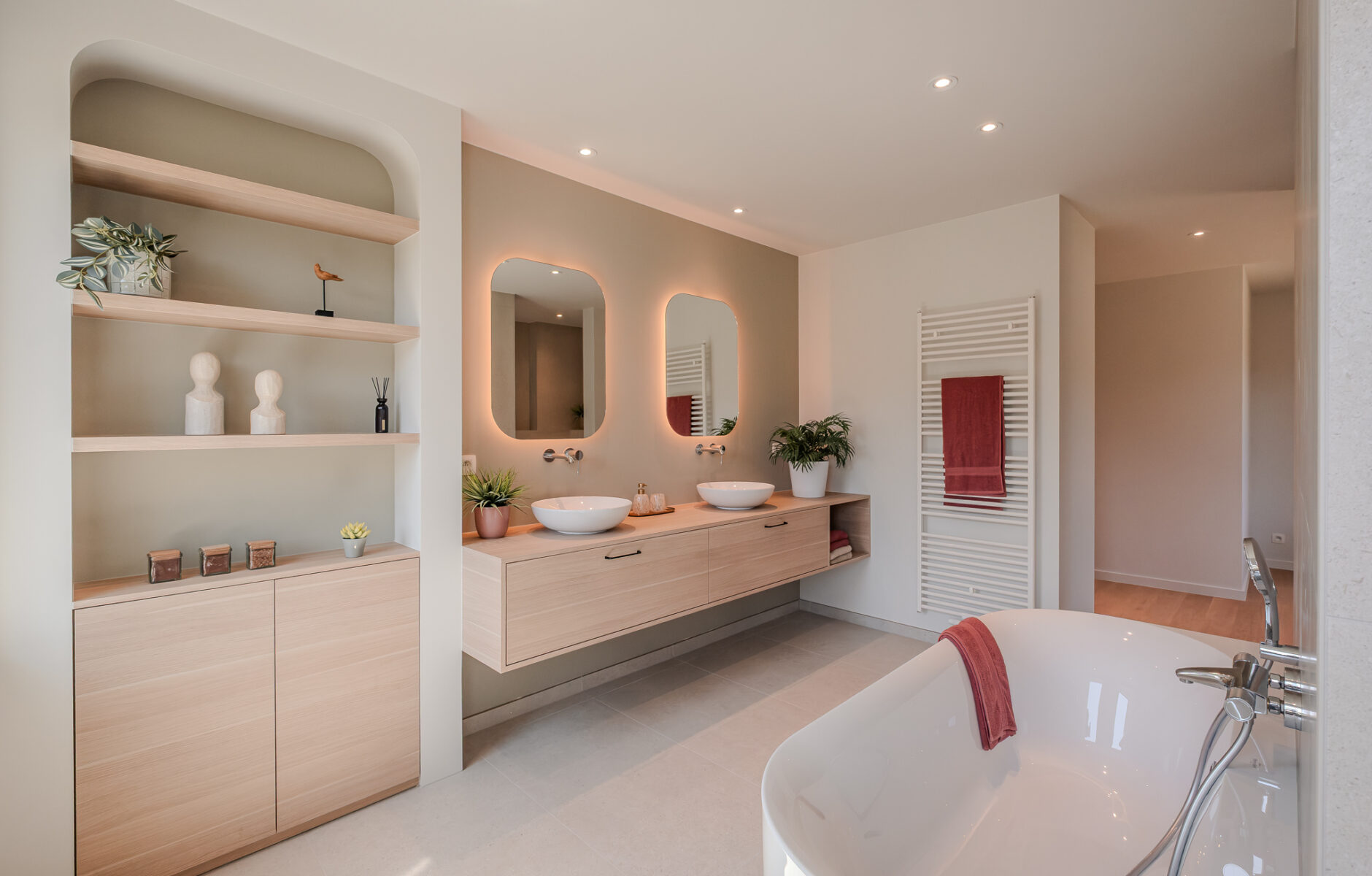

• Toepassing sierradiatoren: badkamers
• Toepassing koeling: alle woonruimtes op het gelijkvloers (exclusief berging) en de verdieping (exclusief techniekruimte)

Verantwoording

Lucht/water warmtepompen zijn een bewezen en breed toegepaste technologie. Het systeem werkt zonder grondboringen en is daarmee inzetbaar op percelen waar geothermische installaties om planologische of hydrologische redenen uitgesloten zijn, zoals in waterwinningsgebieden. De buitenunit vraagt een beperkte vrije ruimte rondom de opstelling en genereert een laag geluidsniveau dat in de gangbare normen ruimschoots wordt gerespecteerd. De Thermia Athena behoort tot de hoogste energie-efficiëntieklasse (A+++) en combineert verwarming, koeling en sanitair warm water in één geïntegreerd systeem, met een modulerend vermogen dat continu wordt afgestemd op de actuele warmtevraag van de woning.

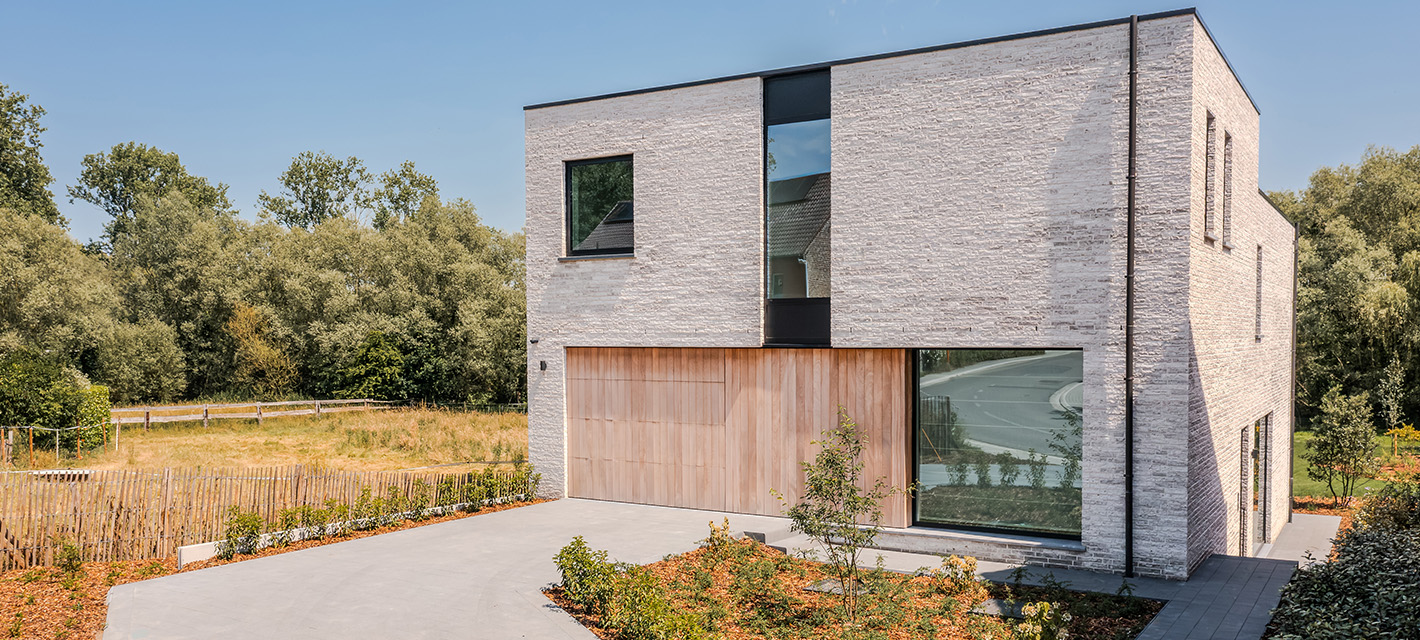

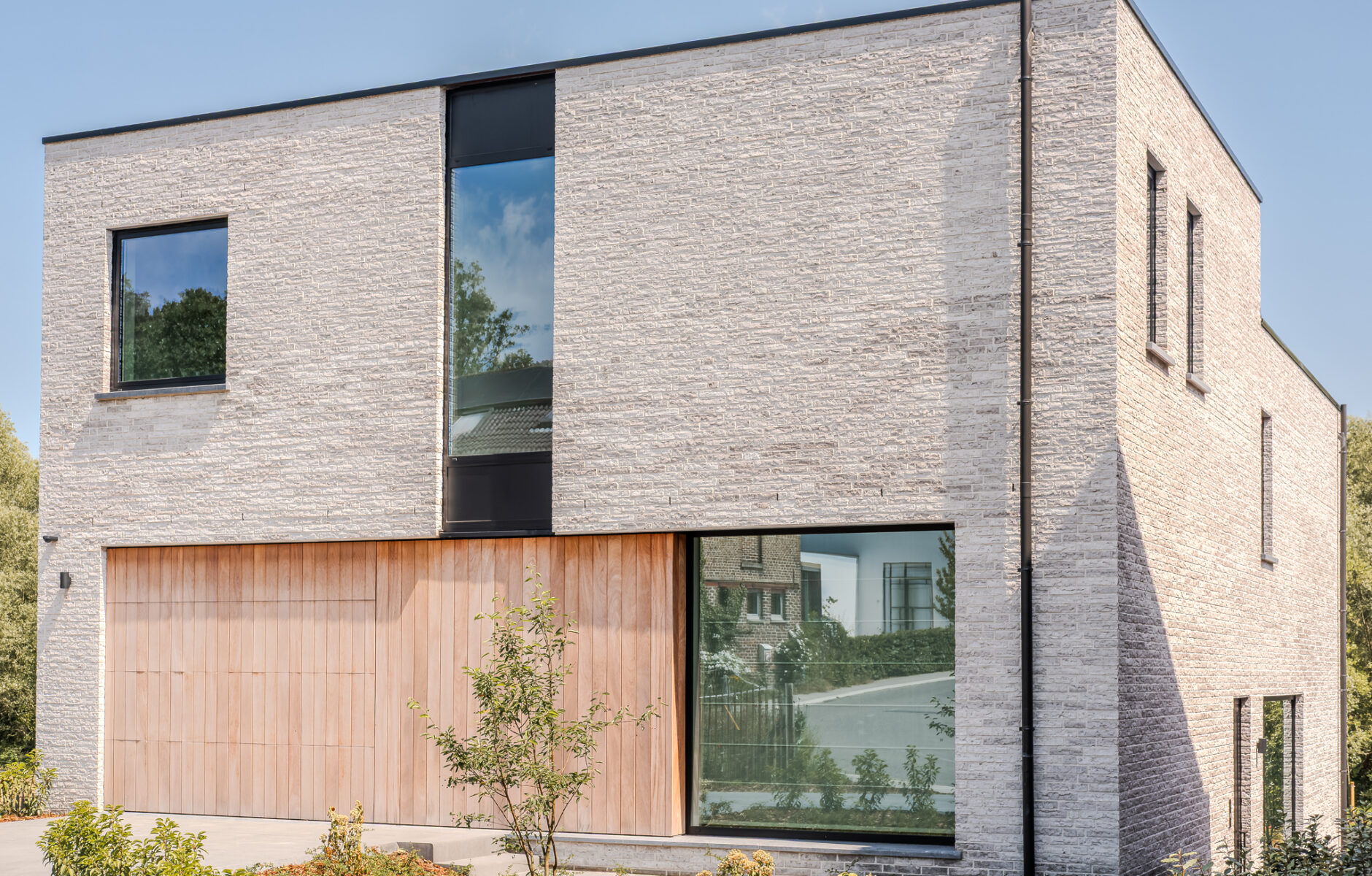

Met de combinatie van cellenbeton (Ytong) en een spouwmuurisolatie in EPS (Kingspan) gaat Kwadraat opnieuw een stap verder. Cellenbeton is een uniek materiaal dat er als geen ander in slaagt om een perfect evenwicht te creëren tussen thermische isolatie en warmteopslagcapaciteit. Voor onze nieuwste projecten combineren we dit cellenbeton met EPS-isolatie. Deze uiterst performante isolatieplaten verzamelen alle belangrijke eigenschappen waaraan isolatie moet voldoen in één materiaal: zeer hoog isolerend vermogen, damp-open, vorm- & drukvast en volledig vochtongevoelig. Deze samenstelling bereikt een dikte van meer dan 27 cm, goed voor een globale muurisolatie van U = 0,19 W/m2K.

Bijzonder is dat cellenbeton de ideale mix vormt van warmteopslag en thermische isolatie. Dit zorgt voor een optimaal thermisch welbehagen. De warmteopslag zorgt ervoor dat de muren warmte kunnen accumuleren op warmere momenten zonder extra warmte binnen/buiten te laten. Tijdens zeer warme zomerdagen met intense zonnestraling bijvoorbeeld, zal een woning in cellenbeton fris blijven overdag (overtollige warmte wordt opgenomen door de muren), en een goede temperatuur behouden ‘s nachts (de muren stralen hun opgeslagen warmte opnieuw uit). Deze eigenschap wordt thermische inertie genoemd en is verantwoordelijk voor een belangrijke verhoging van het thermisch comfort in een woning.

Tot 30% van de beschikbare warmte in huis kan verloren gaan via het dak. Het isoleren van het dak wordt daarom als erg rendabel gezien. Kwadraat opteert voor haar platte daken voor een dakisolatie op basis van platen in Polyurethaanplaten. Bekleed met een gebitumineerd glasvlies zijn deze platen uitermate geschikt voor aanbrenging van een bitumineuze dakdichting. Polyurethaan heeft bovendien een grote druksterkte zodat het dak normaal beloopbaar is. Toegepast in een dikte van 14 cm resulteert dit in een globale dakisolatie met U = 0,18 W/m2K.

Bij het kiezen van de meest geschikte beglazing moet rekening worden gehouden met factoren als warmtegeleiding, zonwerende eigenschappen, esthetiek en lichttransmissie.

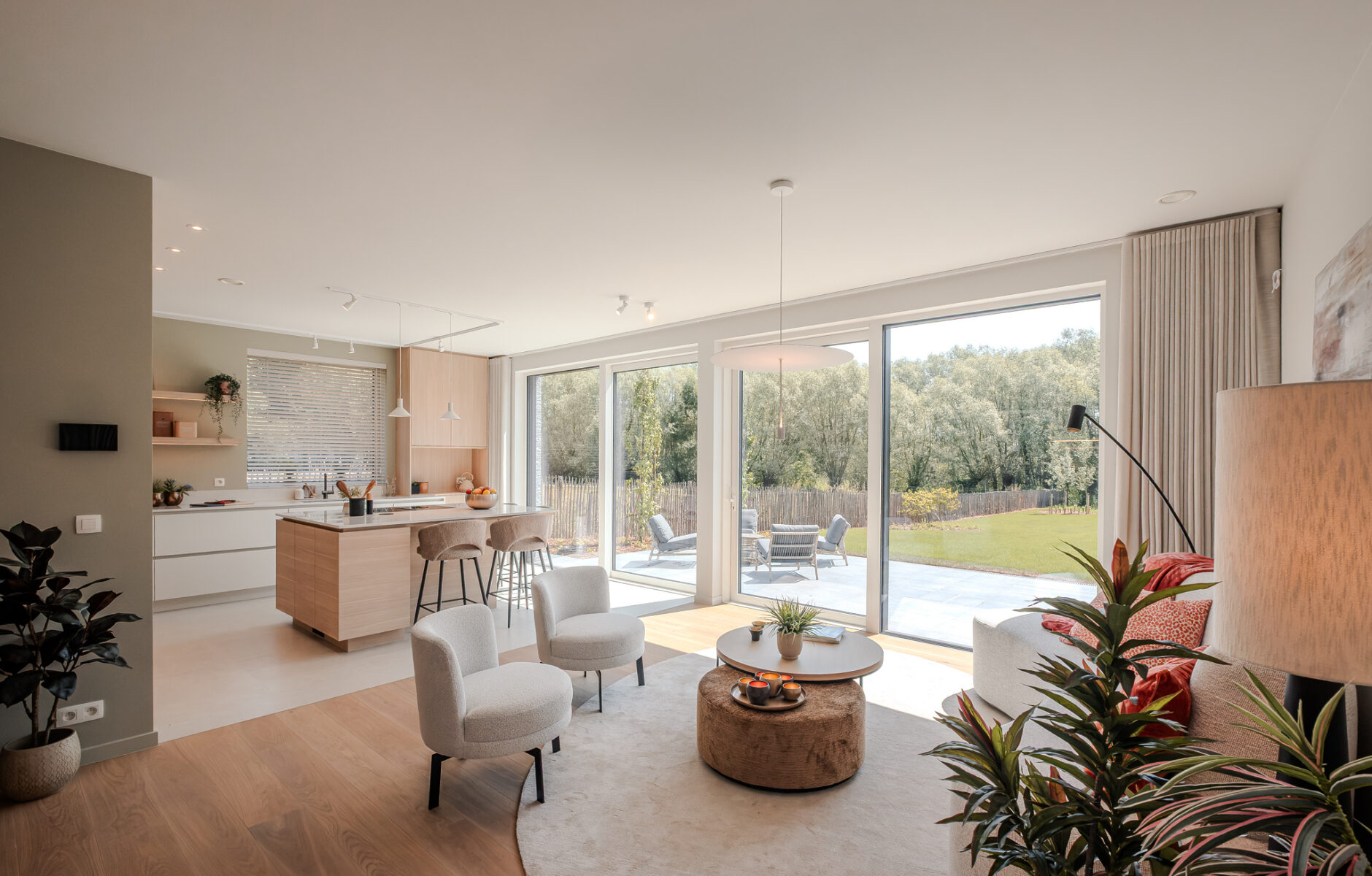

Rekening houdend met het zeer hoge isolatieniveau van de woning, is het voorkomen van oververhitting de doorslaggevende parameter geworden. Kwadraat opteert daarom voor een combinatie van superisolerende, driedubbele beglazing met U = 0.6 W/mK met uitstekende zonwerende eigenschappen met een ZTA van 29% en LTA van 60%.

Ventileren is een absolute must om te kunnen genieten van een gezond binnenklimaat. Uiteraard moet dat op een zo energieneutraal mogelijke manier gebeuren. Kwadraat opteert daarom voor een energiebesparend type D ventilatiesysteem, een balansventilatie waarbij op een gecontroleerde mechanische manier verse lucht wordt aangevoerd en gecontamineerde lucht wordt afgevoerd. In super geïsoleerde woningen zoals Kwadraat ze bouwt en waar de algehele warmtevraag erg laag ligt, kan met dit systeem gemiddeld 25 % extra bezuinigd worden ten opzichte van een overigens ook zeer performant C-systeem.

De DFE microwatt serie is een gamma van mechanisch gecontroleerde ventilatie-eenheden waarbij de in- en uitgaande luchtstromen langs een warmteterugwinnings-unit geleid worden. Daarbij wordt tot meer dan 90 % van de warmte uit de uitgaande luchtstroom gerecupereerd. De DFE microwatt serie is overigens uitgerust met een automatische bypass waardoor in de warmste zomermaanden geprofiteerd kan worden van zogenaamde free-cooling.
